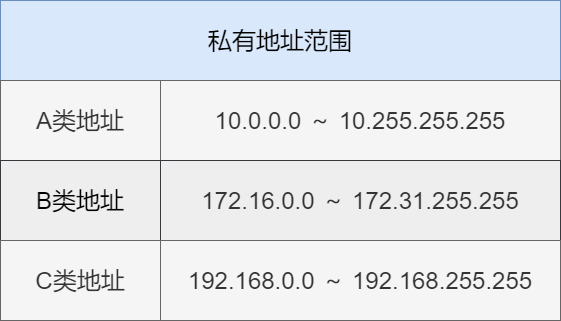

IP 地址中预留了 3 个私有地址网段，在私有网络内，可以任意使用。

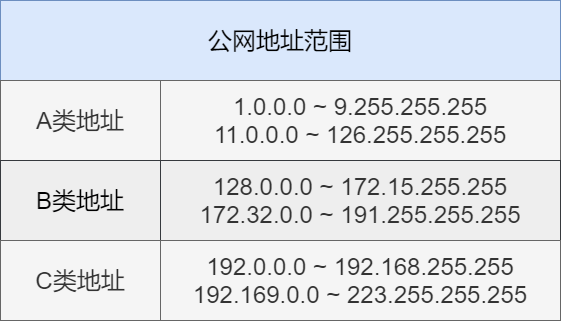

其余的 IP 地址可以在互联网上使用，由 IANA 统一管理，称为公网地址。
NAT 解决了 IPv4 地址不够用的问题，另外 NAT 屏蔽了私网用户真实地址，提高了私网用户的安全性。

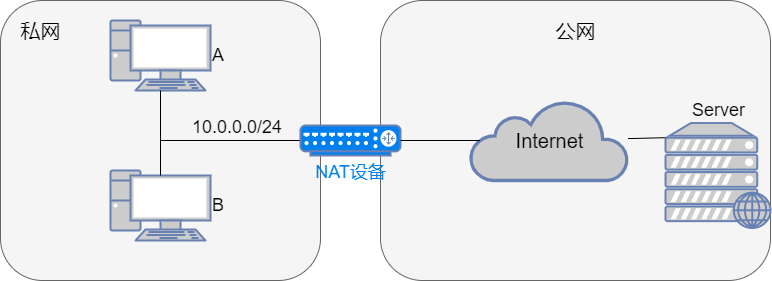

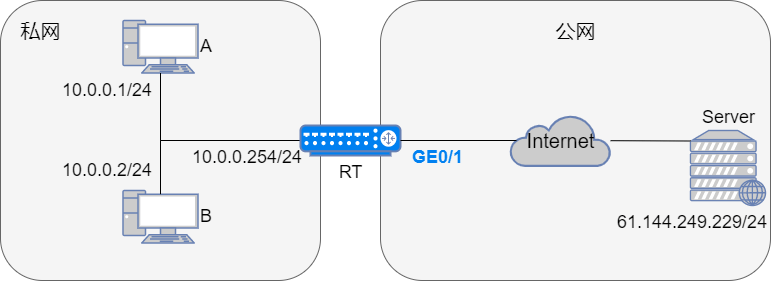

典型的 NAT 组网模型，网络通常是被划分为私网和公网两部分，各自使用独立的地址空间。私网使用私有地址 10.0.0.0/24 ，而公网使用公网地址。为了让主机 A 和 B 访问互联网上的服务器 Server ，需要在网络边界部署一台 NAT 设备用于执行地址转换。NAT 设备通常是路由器或防火墙。
基本 NAT
基本 NAT 是最简单的一种地址转换方式，它只对数据包的 IP 层参数进行转换，它可分为静态 NAT 和动态 NAT 。
静态 NAT 是公网 IP 地址和私有 IP 地址有一对一的关系，一个公网 IP 地址对应一个私有 IP 地址，建立和维护一张静态地址映射表。
动态 NAT 是公网 IP 地址和私有 IP 地址有一对多的关系，同一个公网 IP 地址分配给不同的私网用户使用，使用时间必须错开。它包含一个公有 IP 地址池和一张动态地址映射表。
举个动态 NAT 栗子

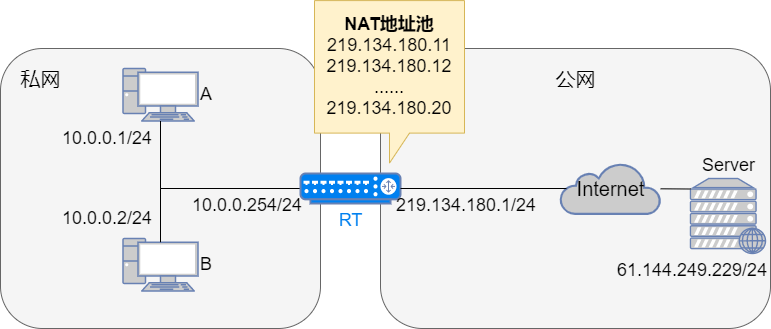

私网主机 A（ 10.0.0.1 ）需要访问公网的服务器 Server（ 61.144.249.229 ），在路由器 RT 上配置 NAT ，地址池为 219.134.180.11 ~ 219.134.180.20 ，地址转换过程如下：

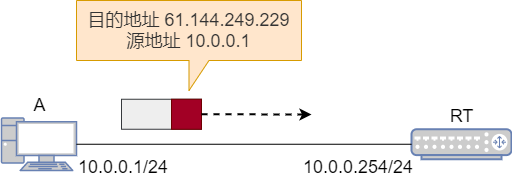

1.A 向 Server 发送报文，网关是 10.0.0.254 ，源地址是 10.0.0.1 ，目的地址是 61.144.249.229 。
1.RT 收到 IP 报文后，查找路由表，将 IP 报文转发至出接口，由于出接口上配置了 NAT ，因此 RT 需要将源地址 10.0.0.1 转换为公网地址。

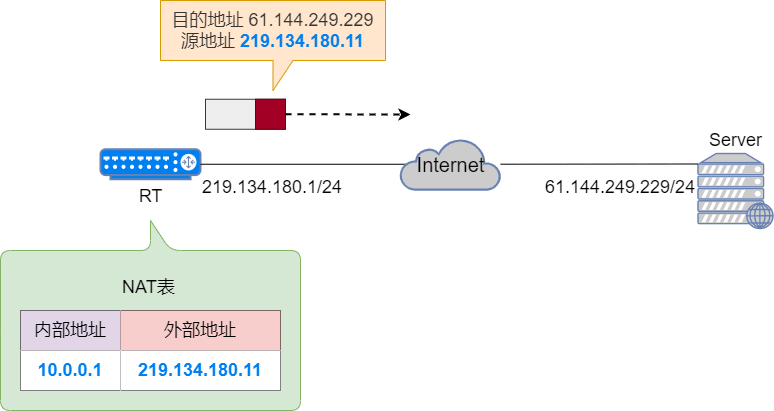

1.RT 从地址池中查找第一个可用的公网地址 219.134.180.11 ，用这个地址替换数据包的源地址，转换后的数据包源地址为 219.134.180.11 ，目的地址不变。同时 RT 在自己的 NAT 表中添加一个表项，记录私有地址 10.0.0.1 到 公网地址 219.134.180.11 的映射。RT 再将报文转发给目的地址 61.144.249.229 。
1.Server 收到报文后做相应处理。

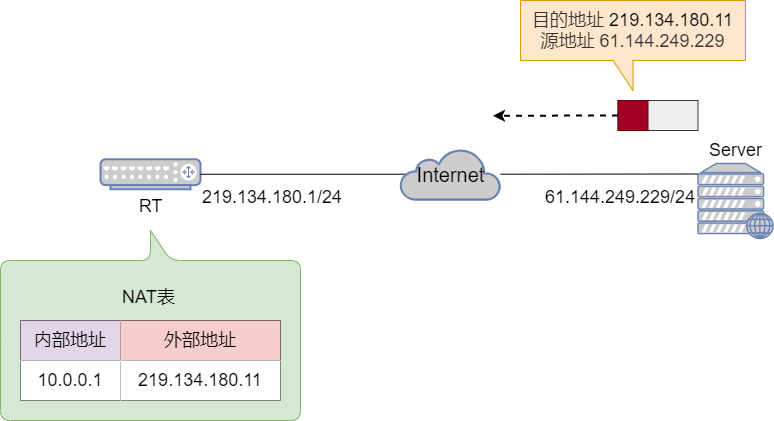

2.Server 发送回应报文，报文的源地址是 61.144.249.229 ，目的地址是 219.134.180.11 。
1.RT 收到报文，发现报文的目的地址 219.134.180.11 在 NAT 地址池内，于是检查 NAT 表，找到对应表项后，使用私有地址 10.0.0.1 替换公网地址 219.134.180.11，转换后的报文源地址不变，目的地址为 10.0.0.1 。RT 在将报文转发给 A 。
1.A 收到报文，地址转换过程结束。

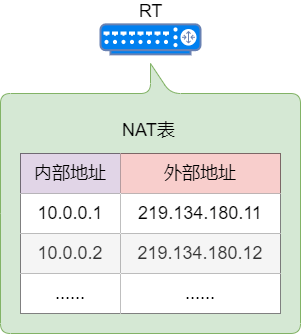

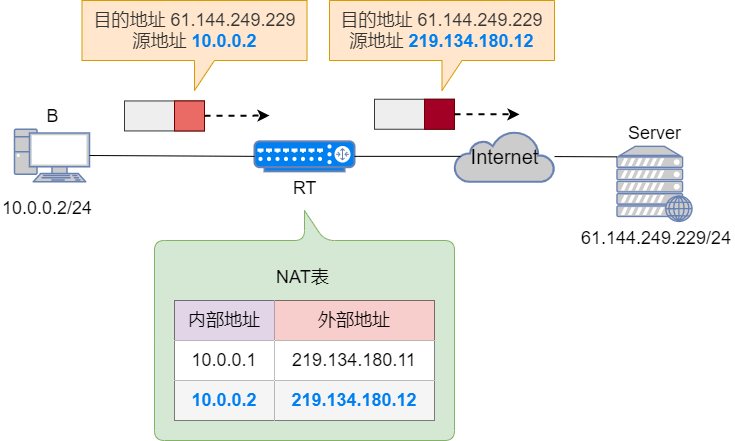

1.如果 B 也要访问 Server ，则 RT 会从地址池中分配另一个可用公网地址 219.134.180.12 ，并在 NAT 表中添加一个相应的表项，记录 B 的私有地址 10.0.0.2 到公网地址 219.134.180.12 的映射关系。
NAPT
在基础 NAT 中，私有地址和公网地址存在一对一地址转换的对应关系，即一个公网地址同时只能分配给一个私有地址。它只解决了公网和私网的通信问题，并没有解决公网地址不足的问题。
NAPT（ Network Address Port Translation ）对数据包的 IP 地址、协议类型、传输层端口号同时进行转换，可以明显提高公网 IP 地址的利用率。
举个栗子
私网主机 A（ 10.0.0.1 ）需要访问公网的服务器 Server 的 WWW 服务（ 61.144.249.229 ），在路由器 RT 上配置 NAPT ，地址池为 219.134.180.11 ~ 219.134.180.20 ，地址转换过程如下：
1.A 向 Server 发送报文，网关是 RT（ 10.0.0.254 ），源地址和端口是 10.0.0.1:1024 ，目的地址和端口是 61.144.249.229:80 。
1.RT 收到 IP 报文后，查找路由表，将 IP 报文转发至出接口，由于出接口上配置了 NAPT ，因此 RT 需要将源地址 10.0.0.1:1024 转换为公网地址和端口。

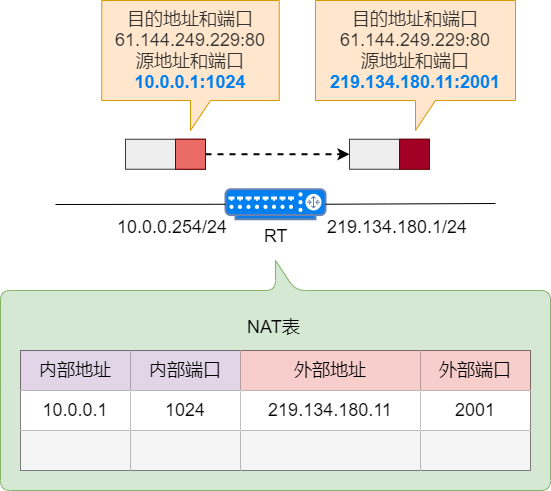

2.RT 从地址池中查找第一个可用的公网地址 219.134.180.11 ，用这个地址替换数据包的源地址，并查找这个公网地址的一个可用端口，例如 2001 ，用这个端口替换源端口。转换后的数据包源地址为 219.134.180.11:2001 ，目的地址和端口不变。同时 RT 在自己的 NAT 表中添加一个表项，记录私有地址 10.0.0.1:1024 到 公网地址 219.134.180.11:2001 的映射。RT 再将报文转发给目的地址 61.144.249.229 。
1.Server 收到报文后做相应处理。
2.Server 发送回应报文，报文的源地址是 61.144.249.229:80 ，目的地址是 219.134.180.11:2001 。

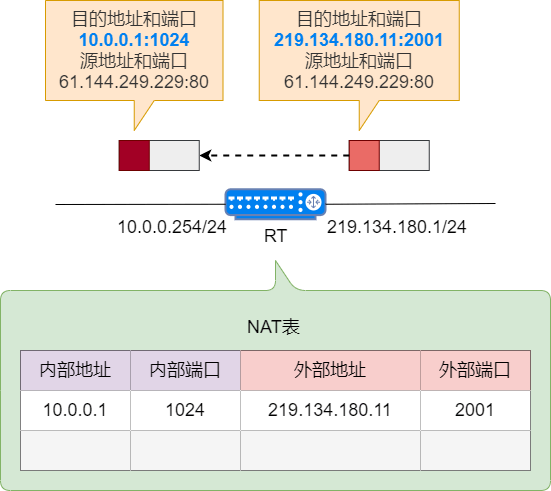

1.RT 收到报文，发现报文的目的地址在 NAT 地址池内，于是检查 NAT 表，找到对应表项后，使用私有地址和端口 10.0.0.1:1024 替换公网地址 219.134.180.11:2001，转换后的报文源地址和端口不变，目的地址和端口为 10.0.0.1:1024 。RT 再将报文转发给 A 。
1.A 收到报文，地址转换过程结束。

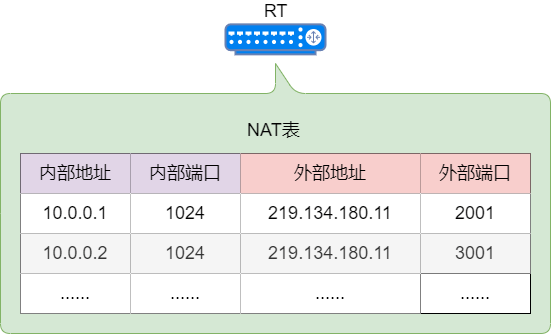

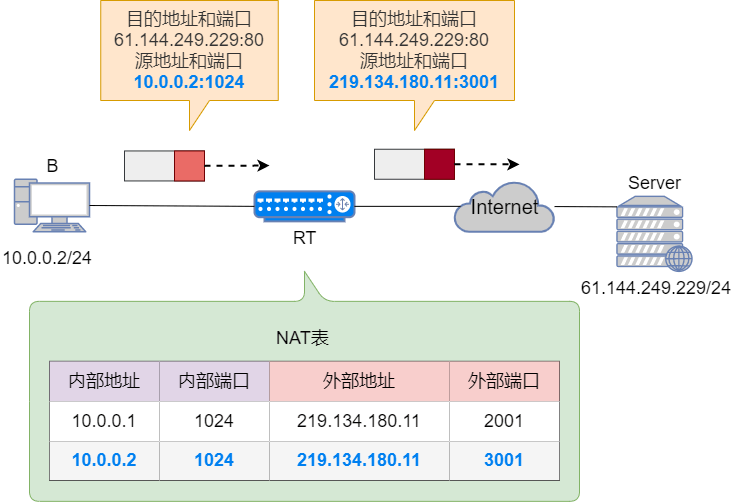

如果 B 也要访问 Server ，则 RT 会从地址池中分配同一个公网地址 219.134.180.11 ，但分配另一个端口 3001 ，并在 NAT 表中添加一个相应的表项，记录 B 的私有地址 10.0.0.2:1024 到公网地址 219.134.180.12:3001 的映射关系。
Easy IP
在标准的 NAPT 配置中需要创建公网地址池，也就是必须先知道公网 IP 地址的范围。而在拨号接入的上网方式中，公网 IP 地址是由运营商动态分配的，无法事先确定，标准的 NAPT 无法做地址转换。要解决这个问题，就要使用 Easy IP 。
Easy IP 又称为基于接口的地址转换。在地址转换时，Easy IP 的工作原理与 NAPT 相同，对数据包的 IP 地址、协议类型、传输层端口号同时进行转换。但 Easy IP 直接使用公网接口的 IP 地址作为转换后的源地址。Easy IP 适用于拨号接入互联网，动态获取公网 IP 地址的场合。
Easy IP 无需配置地址池，只需要配置一个 ACL（访问控制列表），用来指定需要进行 NAT 转换的私有 IP 地址范围。
NAT Server
从基本 NAT 和 NAPT 的工作原理可知，NAT 表项由私网主机主动向公网主机发起访问而生成，公网主机无法主动向私网主机发起连接。因此 NAT 隐藏了内部网络结构，具有屏蔽主机的作用。但是在实际应用中，内网网络可能需要对外提供服务，例如 Web 服务，常规的 NAT 就无法满足需求了。
为了满足公网用户访问私网内部服务器的需求，需要使用 NAT Server 功能，将私网地址和端口静态映射成公网地址和端口，供公网用户访问。
举个栗子

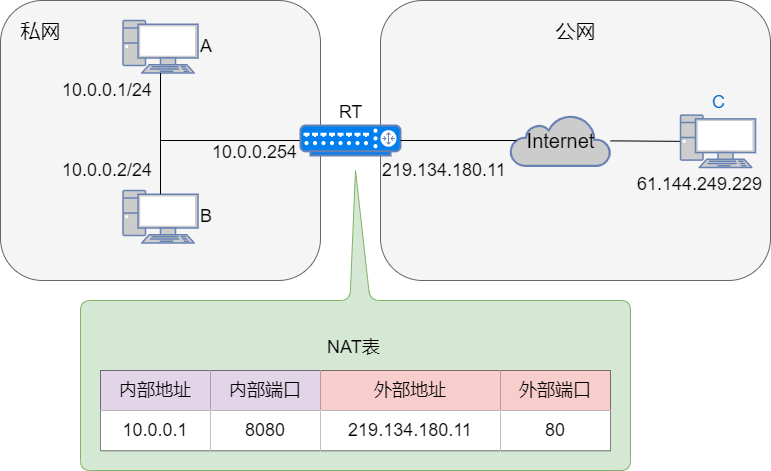

A 的私网地址为 10.0.0.1 ，端口 8080 提供 Web 服务，在对公网提供 Web 服务时，要求端口号为 80 。在 NAT 设备上启动 NAT Server 功能，将私网 IP 地址和端口 10.0.0.1:8080 映射成公网 IP 地址和端口 219.134.180.11:80 ，这样公网主机 C 就可以通过 219.134.180.11:80 访问 A 的 Web 服务。
NAT ALG
基本 NAT 和 NAPT 只能识别并修改 IP 报文中的 IP 地址和端口号信息，无法修改报文内携带的信息，因此对于一些 IP 报文内携带网络信息的协议，例如 FTP 、DNS 、SIP 、H.323 等，是无法正确转换的。
ALG 能够识别应用层协议内的网络信息，在转换 IP 地址和端口号时，也会对应用层数据中的网络信息进行正确的转换。
举个栗子：ALG 处理 FTP 的 Active 模式
FTP 是一种基于 TCP 的协议，用于在客户端和服务器间传输文件。FTP 协议工作时建立 2 个通道：Control 通道和 Data 通道。Control 用于传输 FTP 控制信息，Data 通道用于传输文件数据。

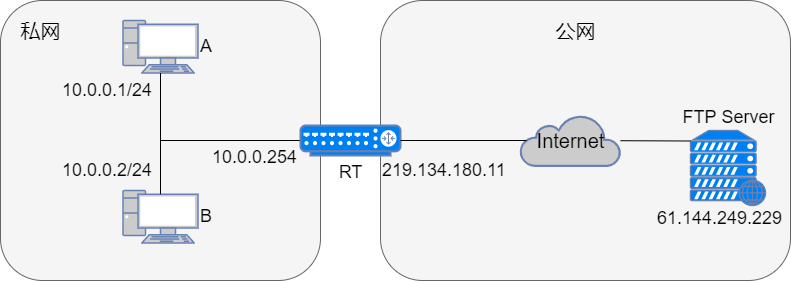

私网 A（ 10.0.0.1 ）访问公网 Server（ 61.144.249.229 ）的 FTP 服务，在 RT 上配置 NAPT，地址池为 219.134.180.11 ~ 219.134.180.20 ，地址转换过程如下：

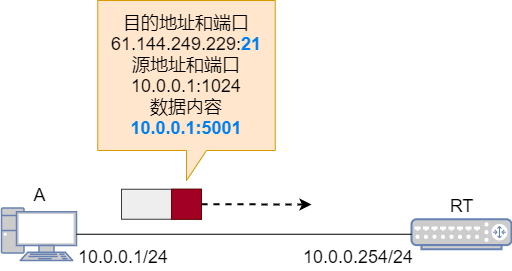

1.A 发送到 Server 的 FTP Control 通道建立请求，报文源地址和端口为 10.0.0.1:1024 ，目的地址和端口为 61.144.249.229:21 ，携带数据是 “ IP = 10.0.0.1 port=5001 ”，即告诉 Server 自己使用 TCP 端口 5001 传输 Data。

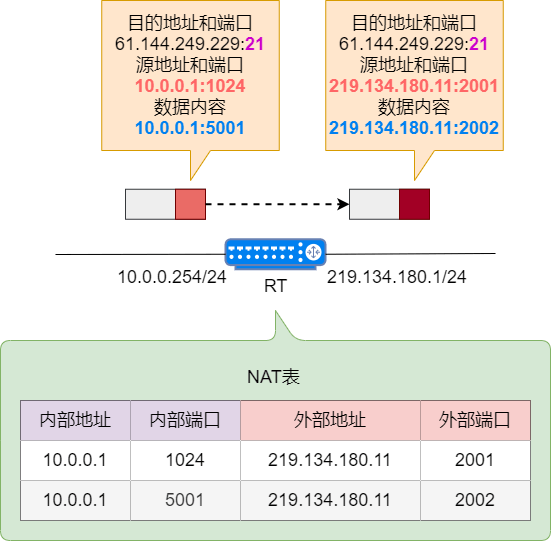

2.RT 收到报文，建立 10.0.0.1:1024 到 219.134.180.11:2001 的映射关系，转换源 IP 地址和 TCP 端口。根据目的端口 21 ，RT 识别出这是一个 FTP 报文，因此还要检查应用层数据，发现原始数据为 “ IP = 10.0.0.1 port=5001 ”，于是为 Data 通道 10.0.0.1:5001 建立第二个映射关系：10.0.0.1:5001 到 219.134.180.11:2002 ，转换后的报文源地址和端口为 219.134.180.11:2001 ，目的地址和端口不变，携带数据为 “ IP = 219.134.180.11 port=2002 ”。
1.Server 收到报文，向 A 回应 command okay 报文，FTP Control 通道建立成功。同时 Server 根据应用层数据确定 A 的 Data 通道网络参数为 219.134.180.11:2002 。

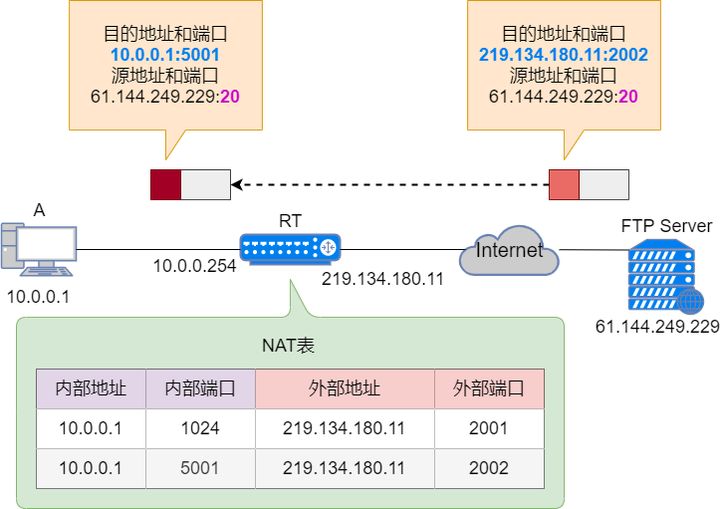

2.A 需要从 FTP 服务器下载文件，于是发起文件请求报文。Server 收到请求后，发起 Data 通道建立请求，IP 报文的源地址和端口为 61.144.249.229:20 ，目的地址和端口为 219.134.180.11:2002，并携带 FTP 数据。
